PT4115 Board

Auf der Suche nach einer günstigen Konstanstromquelle stiess ich auf den PT4115. Im Forum Ledstyles wurde eine leicht angepasste Variante getestet. Also ran ans Zeichnen, die Voraussetzungen sind:

  • Platine kann man leicht selber herstellen
  • Kondensator als SMD oder Elko möglich, Low ESR!
  • zusätzlich kann ein 1uF/4.7uF Kerko eingelötet werden (gelb)
  • steckbar in Breadbord
  • SMD Teile nicht zu dicht aufeinander(Löten)

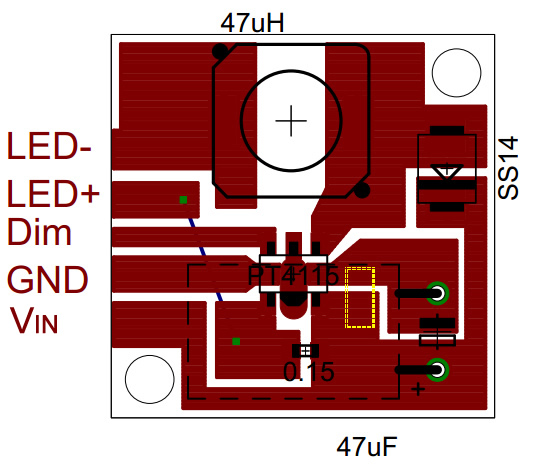

Und hier mein PCB, leider konnte ich ein Drahtbrücke nicht vermeiden. Die wurde in Kauf genommen für ein einfaches Layout. Grösse der Platine 26x26mm. Das geht sicher noch was kleiner.

PT4115

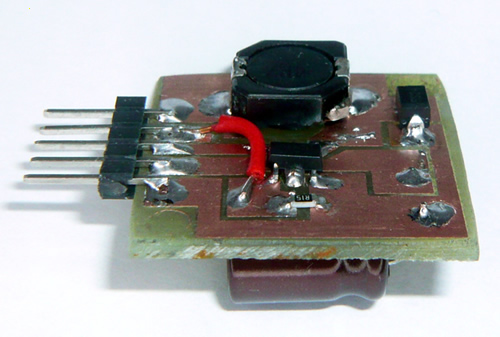

Das erste Board funktioniert tadellos.

PT4115

KSQ SET

Aus diesem Projekt ist die fertige Platine und Set im Shop entstanden.
Zum Set
Zur Platine

Zur Schaltung

Zum Betrieb sind folgende Punkte wichtig:

  • Dimmung kann mittels Poti oder PWM reguliert werden
  • DIM darf nicht über 6Volt gehen
  • gedimmt wird mit DIM von 0.5 - 2.5 V
  • Bei DIM auf GND, Led aus
  • Von GND nach 0.5V springt die Helligkeit, in diesem Bereich kann nicht gedimmt werden
  • passende Widerstände verwenden
  • Wenn heilke Schaltung den Kerko einlöten (Schwingungen)
  • Kühlung der LED

Widerstandsliste

Der Strom berechnet sich zu: Strom = 0.1V / Widerstand. Hier einige übliche Werte (im Shop erhältlich):

  • 0.50 Ohm = ca. 200mA
  • 0.30 Ohm = ca. 333mA
  • 0.22 Ohm = ca. 455mA
  • 0.20 Ohm = ca. 500mA
  • 0.15 Ohm = ca. 680mA
  • 0.14 Ohm = ca. 715mA
  • 0.10 Ohm = ca. 1000mA
