LED Display

Beschreibung

Mit Arduino und ESP32 lassen sich bis zu 64x32 RGB Leds ansteuern, danach wirds rucklig! Für mehr Leds gibt es spezielle Kontroll Karten.
Wir stellen Ihnen Sets zusammen mit Led Modulen, Controller und Kabel für den Eigenbau. Danach helfen Ihnen vers. Programme und Apps einen einfachen Einstieg zu Video oder Bildwiedergabe.

Diese Kontroll Karten können in zwei Hautgruppen geteilt werden: synchrone und asynchrone Steuerungssysteme. Bei den Led Modulen ist die Pixelgrösse das Hauptargument, hinter den Bezeichnungen P2, P4 oder P10 steht die Pixelgrösse in mm.

Led Module

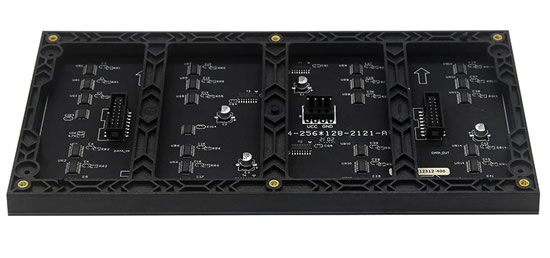

Typische Led Module verfügen über einen Hub für die Datenübertragung und einen Stromanschluss Standardmässig 5Volt. Unterdessen sind viele vers. Hub Definitionen auf dem Markt und je nach Led Display ( einfarbig, zweifarbig, sieben farben oder vollfarben ) haben die Module andere Daten Hubs. Die Kontrollenkarte und Led Modul müssen über die gleiche Hub Defintion verfügen, sonst klappts nicht.

Unterdessen gibt es ca 100 vers. Hub Definitionen, verbreitet sind aber nur ein paar Wenige wie HUB75, HUB40, HUB08 und HUB12.

Nun zu der Pixelgrösse der Module, sie wird mit P und der grösse in mm angegeben. Ein P4 hat also ein Pixel Grösse von 4x4mm. Die üblichen Grössen sind von P2 bis P10, wobei je kleiner je teurer. Das heisst aber nicht je kleiner je besser! Es kommt nur auf die Betrachtungsdistanz an, dazu gibt es die Formel: Punktabstand / 0,3 bis 0,8.
Bei einem P4 Modul ergibt sich der beste Betrachtungsabstand von 4 bis 20 Metern und sind zur Zeit (auch wegen dem Preis) der Standard.

asynchrone Steuerung

Diese System speichert das am PC erstellte Programm aus Bilder, Texte, Grafiken oder Videos im RAM und spielt es kontinurlich ab. Nach der Übertragung läuft das System eigenständig im Dauerlauf.

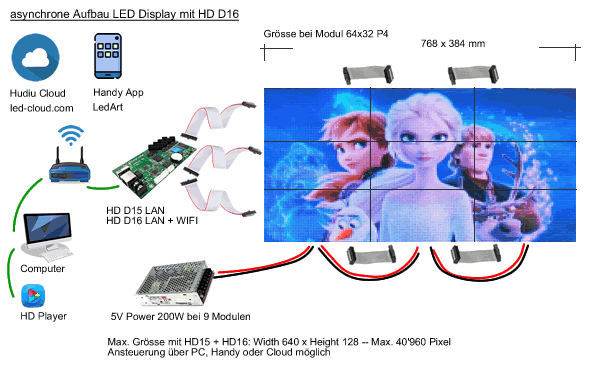

Hier mal ein Aufbaubeispiel mit einer Huidu Typ HD D15/D16. Es ist die günstigste Karte dieser Firma die preiswerte Steuerungssysteme herstellt und optimal für kleinere Led Displays.

Diese Art Displays eignen sich für Anzeigen in Schaufenster, Werbung, Uhr und Temperatur Anzeigen, Logos usw. Sie haben hohe Leuchtkraft und Farbkontrast.

Kosten für dieses Set Beispiel inkl. 9 RGB LED Modulen P4, Kontroller Karte, Mean Well Netzteil und allen Kabel und Magnete belaufen sich auf ca. Fr. 325.00

synchrone Steuerung

Diese Variante ist für richtig grosse Displays interessant, und wie der Name sagt wird das Bild sychron erzeugt und angezeigt. Das heisst, was wir auf dem PC erzeugen ist 1:1 auf dem Display. Das kann ein Youtube Film sein, unsere Ferien Fotos oder erstellte Werbefilme. Wir benötigen jetzt aber zwingend ein Player in Form eines PCs, Laptop oder spez. Mediaplayer der das Signal über HDMI oder DVI ausgibt. Ausser spez. Mediaplayer die können auch über WIFI oder Lan.

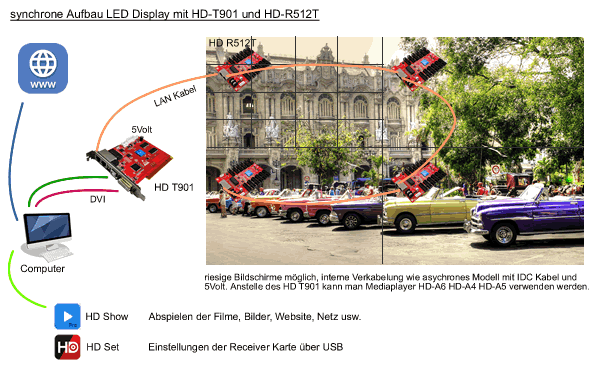

Hier mal ein Aufbaubeispiel mit einer Huidu Typ HD-T901 und HD-R512T. Es sind günstige Karten dieser Firma die preiswerte Steuerungssysteme und passende Software herstellt.

Die HD-T901 ist eine reine Sende Grafikkarte, ihre Aufgabe ist es die Bildsignale vom PC fürs RJ45 Netz umzuwandeln. Wobei die Empfängerkarte HD-R512T die Daten entgegennimmt und den HUB75 speisst gem. vorgenommenen Einstellungen.
