Haustürglocke mal anders

Inspieriert von ElmChan's Homepage, vorallem der SD Wav Player. Elm Chan

Unsere Hausglocke hatte einen grässlichen billigen Klang, und wurde gerne überhört. Also musste was anderes her. Erste Versuche auf dem Steckbrett zeigte schnell diese Soundqualität aus dem Atmega war Spitze, vorallem die Variante Mono(Hi-Res). Nun musste das ganze noch aktzebtal verstärt werden. Da kam der TDA aus dem kaputten Fernseher wie gerufen. Es zeigte sich schnell, ein kleiner Minilautsprecher konnte die Power vom TDA nicht wiedergeben. Also wurde ein 2-Weg Lautsprecher angeschlossen und was soll ich sagen. Mega.

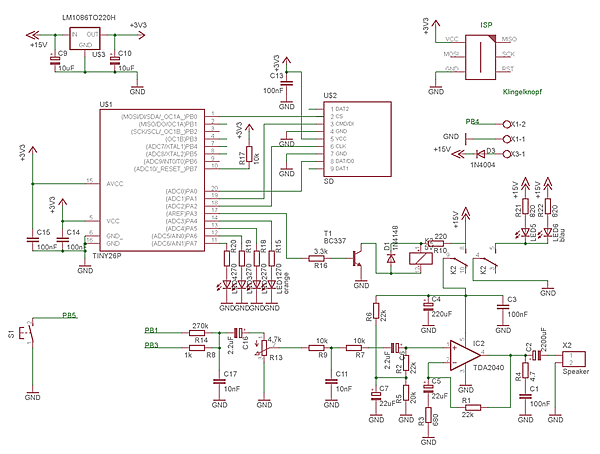

Mit dem Programm Fritzing wurde das ganze auf eine Streifenlochplatte gepackt.

Da die Glocke 24H am Strom hängt, wurde die gesamte Verstärkerstufe mit einem kleinen Relais getrennt. Da auch der ATmega in den Standby Modus ruht, zieht die Glocke nur einige wenige mAmpere. Dazu noch ein paar Led als optische Aufpepper.

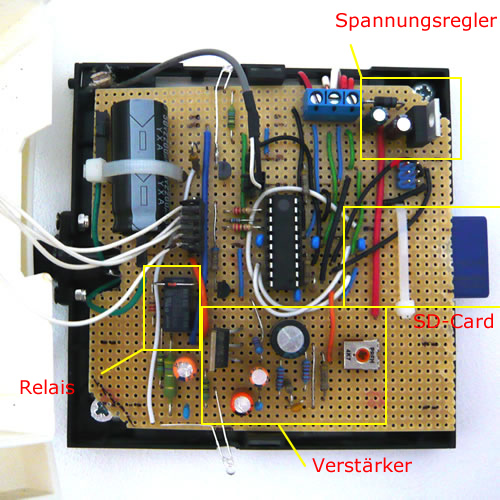

Nun musste das ganze in das Gehäuse der alten Glocke, mit einem kleinen Taster wird die Melodie ausgewählt. Das Programm wurde auf 7 Wavdateien geändert, diese werden über die 3 LED's vorne angezeigt. Bitzähler. Wichtig ist noch bei diesen Audioverstärker, eine gute Versorgung, Batterie ist zu schwach. Am besten ein stabiles Netzteil mit min. 12Volt.

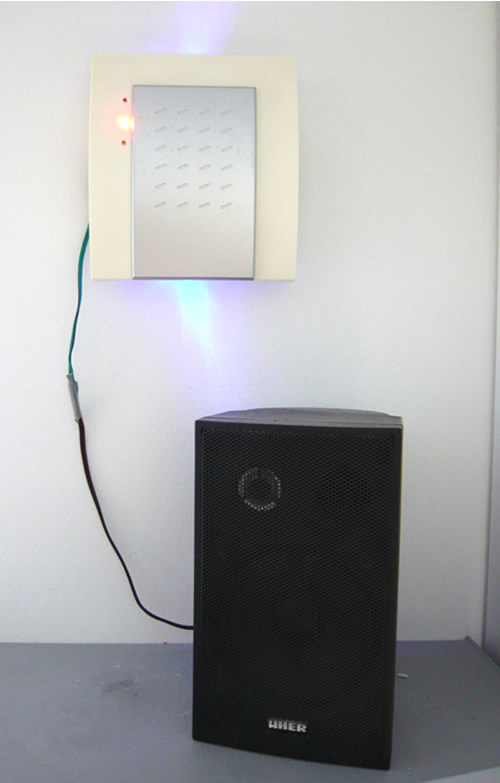

Und hier das Resultat, dank dem Schuhkasten hat es genügend Platz fü den Lautsprecher.
