Set  ⊃   SET+  ⊃  PLUS SET 10
Set
CHF 19.60Preiseinheit per Stk
Artikel ID
673
Set beinhaltet folgende Teile :

1 Stk. Widerstand 1/4W_1%, 47 Ohm
2 Stk. Widerstand 1/4W_1%, 68 Ohm
7 Stk. Widerstand 1/4W_1%, 4,7 k Ohm
9 Stk. Widerstand 1/4W_1%, 1,8 k Ohm
1 Stk. Gutschein
nur 0 Stk. am Lager
1 Stk. PIN Jumper 10Set M_F, 200 mm, 10 Farben
1 Stk. Quarz, 11x5mm, 12MHZ
2 Stk. Zener Diode 3.6V, 3V6_1W
2 Stk. Kondensator, 22pF_50V

BeschreibungSeit kurzen gibt es günstige 1.8 Module mit integrierten SD Einschub, auf Basis des IC ST7735. Die Module sind für Serial Eingabe konzipiert und kommen mit 4 Pins am Atmega klar. Als Grundlage mit 5Volt kommen einfache Spannungsteiler zum Einsatz. Die TFT's haben eine Pixelgrösse von 128x160 und einer Farbauflösung von max. 262K .

Der Atmega8 wurde hier vollgepackt mit SD Anbindung, USB Anbindung von V-USB Firmware, Fontheader und das alles Gleichzeitig. Oder Sie laden die Geo Tools, dort befinden sich Linien, Rechteck oder Kreisfunktionen.

Nicht jede SD Karte wird erkannt, Sie sollte aber nicht über 2Gb gehen.

Für die Nutzung von USB benötigen Sie ein USB Kabel. Grundsätzlich ist der Atmega8L nach Datenblatt auf 8Mhz beschränkt. Ein Overclock auf 12Mhz macht im Normalfall keine Probleme und läuft stabil. Wer sicher gehen will nimmt ein Atmega8.

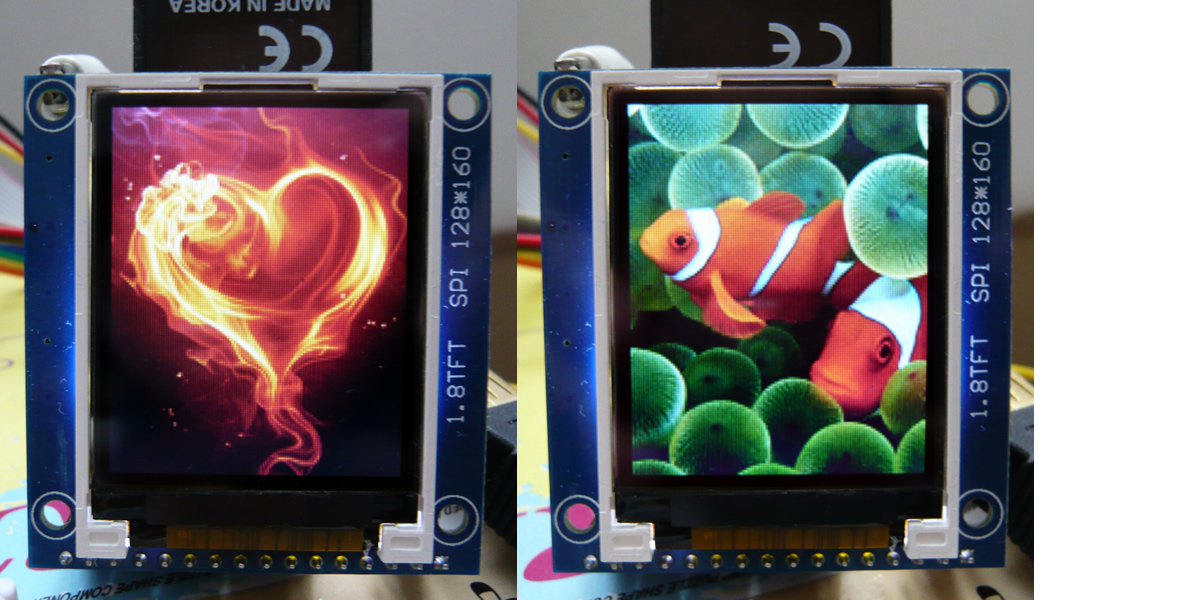

Bild mit 65K Farbauflösung

Auf der CD enthalten sind, Tools zur Bildumwandlung, Konsolenprogramm, SD Anbindung usw.

Wie immer, Set beinhaltet eine Broschüre mit Schema und Anleitungen, dazu kommentierter Beispielcode für die Ansteuerung auf einer CD.

Erweiterung zu AVR Basis Set
