Set  ⊃   SET+  ⊃  AVR ISP CONNECT BASIC
Set
CHF 2.50Preiseinheit per Stk
Artikel ID
204

Bauform
ISP_V2 Skizze
Set beinhaltet folgende Teile :

1 Stk. Widerstand 1/4W_1%, 10 k Ohm
1 Stk. Adapter AVR ISP V2, 36x22x1.6mm
1 Stk. Wannenstecker 10PIN, 20x9mm
1 Stk. Mikrotaster 4PIN, 6x6mm, Schwarz
1 Stk. PIN Stiftleisten, 11x1mm, 1x20 PIN
1 Stk. PIN Jumper 10SET, Rot
1 Stk. PIN Jumper 10SET, Grün

BeschreibungAVR ISP Anschluss SET V2

Dieses Anschlussset vereinfacht Ihnen den Anschluss des Programmers an Ihr Steckbrett. Ein PullUp Widerstand von 10K für den Reset Pin ist bereits inegriert, wie auch der Resettaster. Der Adapter leitet auch die Spannung und GND vom Programmer direkt auf das Board.

Die Spannung und der PullUp Widerstand kann mittels Jumper deaktiviert werden. Mit wenigen Teilen ist eine 3V3 Spannung vorhanden

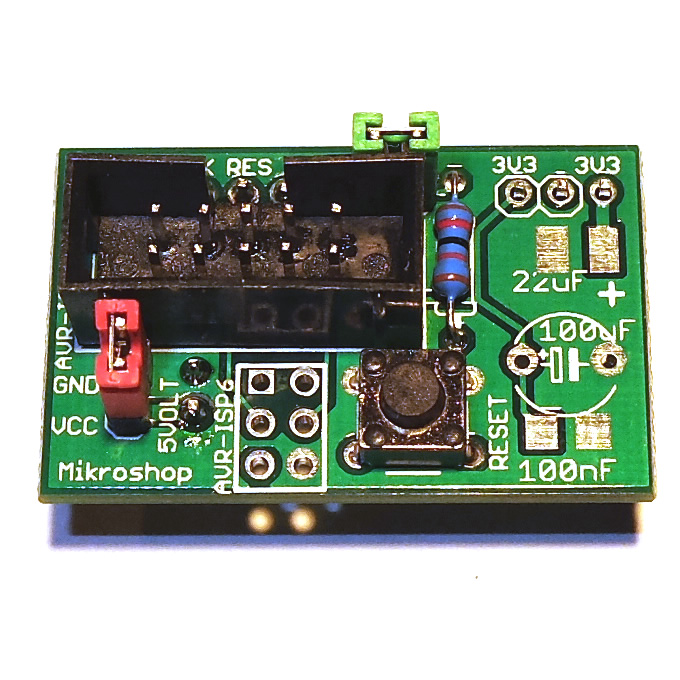

Fertig aufgebauter Anschluss

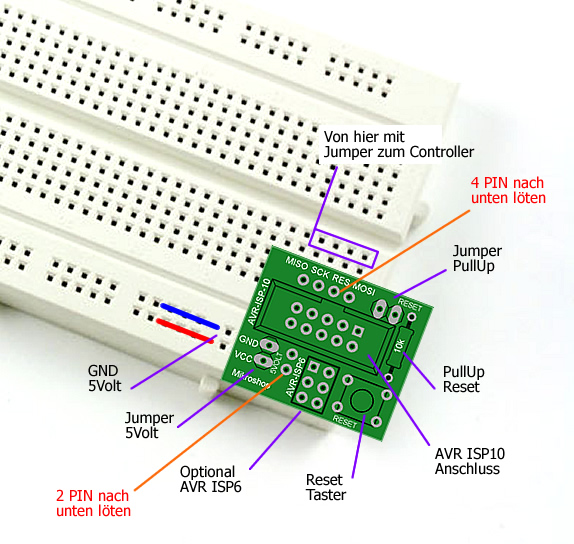

Anschlussbeispiel

Platine:
Platine
