Set  ⊃   SET+  ⊃  AVR ISP CONNECT 3V3
Set
CHF 3.60Preiseinheit per Stk
Artikel ID
1179

Bauform
ISP_V2 Skizze
Set beinhaltet folgende Teile :

1 Stk. Widerstand 1/4W_1%, 10 k Ohm
1 Stk. Adapter AVR ISP V2, 36x22x1.6mm
1 Stk. Wannenstecker 10PIN, 20x9mm
1 Stk. Mikrotaster 4PIN, 6x6mm, Schwarz
1 Stk. PIN Stiftleisten, 11x1mm, 1x20 PIN
1 Stk. Spannungsregler AMS 1117, 3.3V_800mA
1 Stk. Tantal-Kondensatoren, 3.5x2.8mm, 22uF_20V
1 Stk. KERKO Chip, 3.2x1.6mm, 100nF_50V
1 Stk. Marken Kondensator, 11x6mm, 100uF_25V
1 Stk. PIN Jumper 10SET, Rot
1 Stk. PIN Jumper 10SET, Blau
1 Stk. PIN Jumper 10SET, Grün

BeschreibungAVR ISP Anschluss SET V2 inklusiv 3V3 Spannungsregler

Dieses Anschlussset vereinfacht Ihnen den Anschluss des Programmers an Ihr Steckbrett. Ein PullUp Widerstand von 10K für den Reset Pin ist bereits inegriert, wie auch der Resettaster. Der Adapter leitet auch die Spannung und GND vom Programmer direkt auf das Board.

Die Spannung, PullUp Widerstand und die 3,3Volt kann mittels Jumper deaktiviert werden.

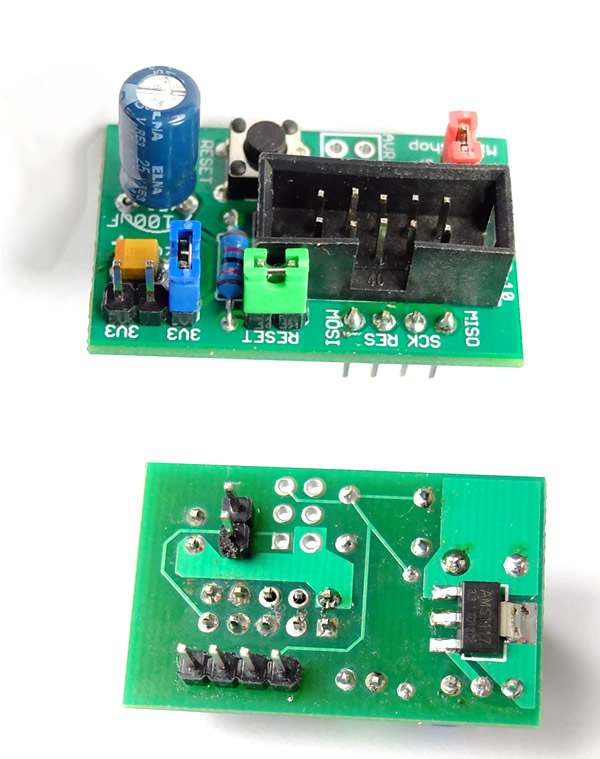

Fertig aufgebauter Anschluss
Anschlussbeispiel

Platine:
Platine
