Set  ⊃   FUN  ⊃  Night Rider Lauflicht TRANS
Set
CHF 13.90Preiseinheit per Stk
Artikel ID
1069
Set beinhaltet folgende Teile :

10 Stk. Widerstand 1/4W_1%, 2,2 k Ohm
3 Stk. Widerstand 1/4W_1%, 10 k Ohm
1 Stk. Widerstand 1/4W_1%, 47 k Ohm
1 Stk. Widerstand 1/4W_1%, 220 k Ohm
1 Stk. Midi Poti 1/2 Watt, 1,0 M Ohm
1 Stk. PCB Lauflicht - Night Rider, 80x42mm
10 Stk. Transistor BC337 NPN, 800mA
1 Stk. NOR Gatter 4-fach, CD4001
1 Stk. Zähler BCD Up/Down, CD4510
1 Stk. BCD-Dezimal Decoder CD4028, CD4028
1 Stk. Standard Kondensator, 12x6mm, 100uF_50V
2 Stk. Kondensator, P 5mm, Blau, 100nF_50V
1 Stk. Kleinsignal Diode 1N4148, 300mA_100V
2 Stk. PIN Jumper Grip 10SET, Gelb
1 Stk. PIN Stiftleisten, 11x1mm, 1x20 PIN

BeschreibungBausatz für ein Lauflicht, mittels Jumper können zwischen 3 Modis gewählt werden. Zusätzlich stehen PINs für externen Clock, Reset und CO zur Verfügung. Geschwindigkeit kann über das Poti eingestellt werden. Wollen Sie einen Bausatz mit LED siehe SET LED.

Anschlussspannung: 5-15V
Leistung BC337: 800mA

Enthält alle elektronische Teile und bedrucktes Board.

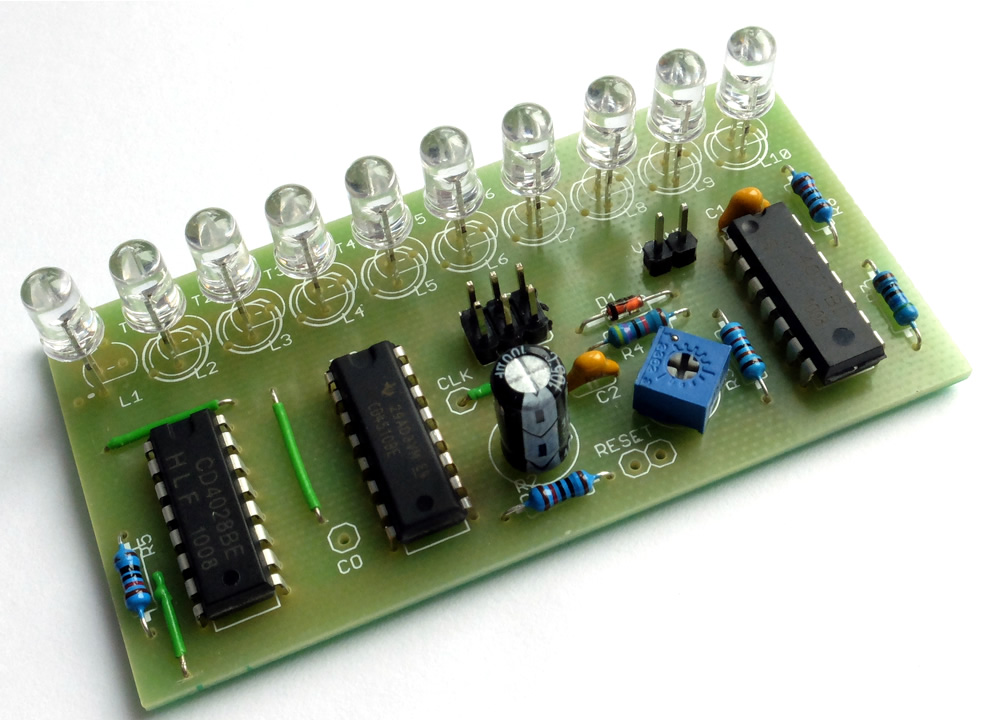

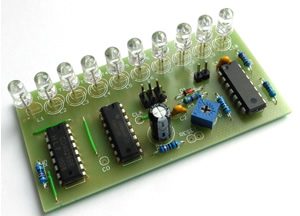

Fertiges Bord
Anstelle LED können Transistoren und Widerstand verlötet werden.
Transistor

Wie immer, Set beinhaltet eine Broschüre mit Schema, Anleitung und Erklärungen.

Auch als Platine erhältlich hier->
