CHF 0.20Preiseinheit per Led

Mengenrabatt:ab 10 Stk. Fr. 0.16ab 50 Stk. Fr. 0.180

Artikel ID: 2218
Lagerbestand: Mehr als 50Stk.
Farbe: RGB

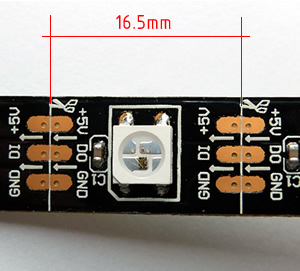

Grösse: 16,5x10 mm
Datenblatt: WS2815.pdf

BeschreibungRGB LED mit integriertem Controller WS2815 verlötet auf Strip kürzbar,
optimal wenn man nicht SMD löten möchte. Läuft ab 8Mhz problemlos, Muster C-code wird auf Wunsch per Mail zugestellt.

Achtung: neue 12Volt Varianten und dual Signal haben folgende Vorteile. Durch 12Volt Speisung sind längere Strips ohne Zwischeneinspeisung möglich, und das dual Signal verhindert einen Ausfall der Leds nach einer kaputten Led. Wichtig: der erste BO Pin auf GND.

Funktion:
Man taktet auf einer Leitung das Farbmuster zu den Leds, bei der ersten Pause übernehmen die Leds die neuen Farben und halten Sie bis zum nächsten Wechsel. Man kann die Datenleitung lösen, die Leds leuchten konstant weiter. Einfacher gehts nicht mehr.

Mustergrösse

Spannung: 10 - 13 Volt
Datensignal: 3.7V - 5.3V
Ansteuerbar mit nur 3 Leitungen (GND,VCC,DATA)
Farbtiefe 8 Bit pro Farbkanal (24 Bit)
Datenrate fest auf 800Kbps
max. Anzahl pro Kaskade 1024
60 Leds per Meter
Selbstklebeband hinten

Beispiel
